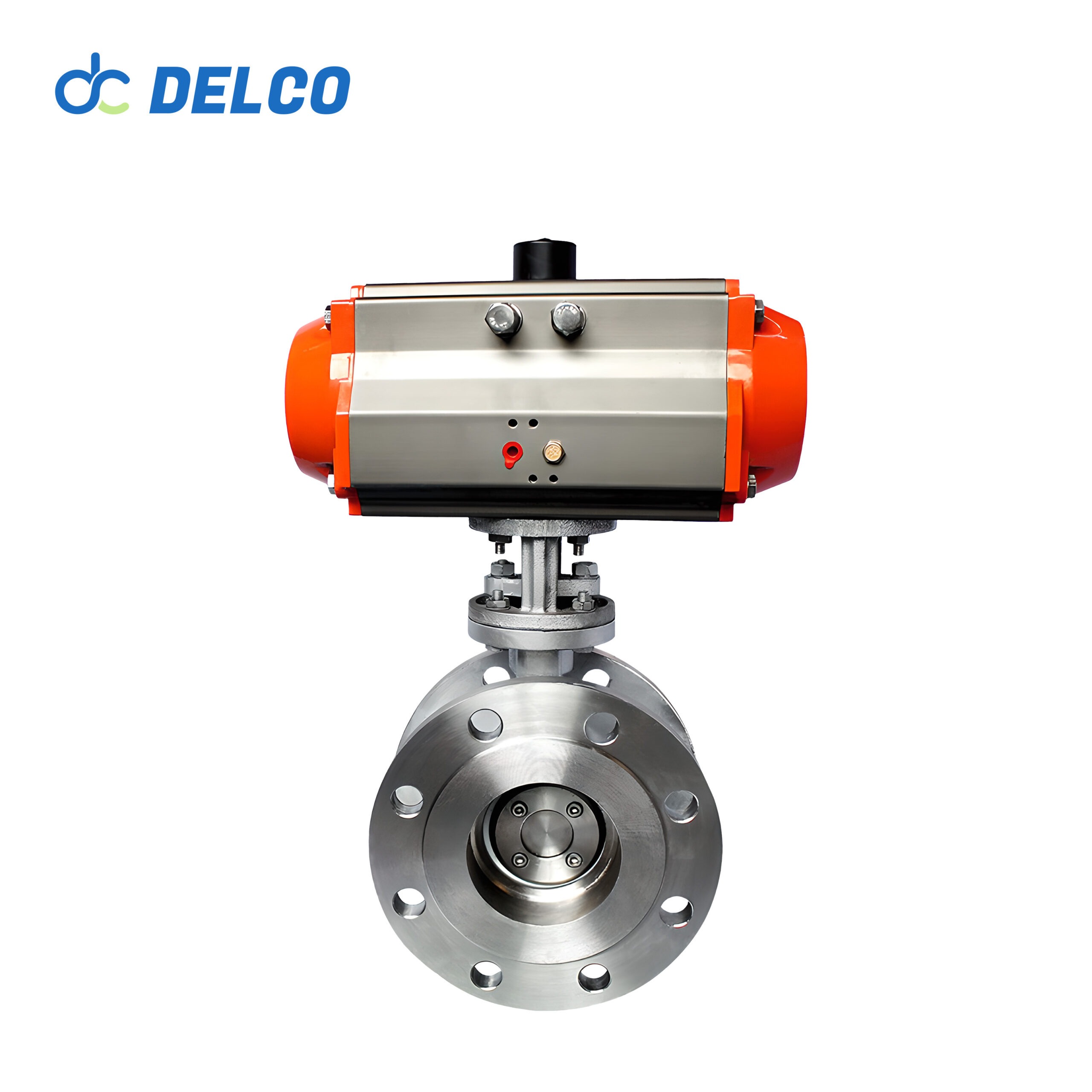

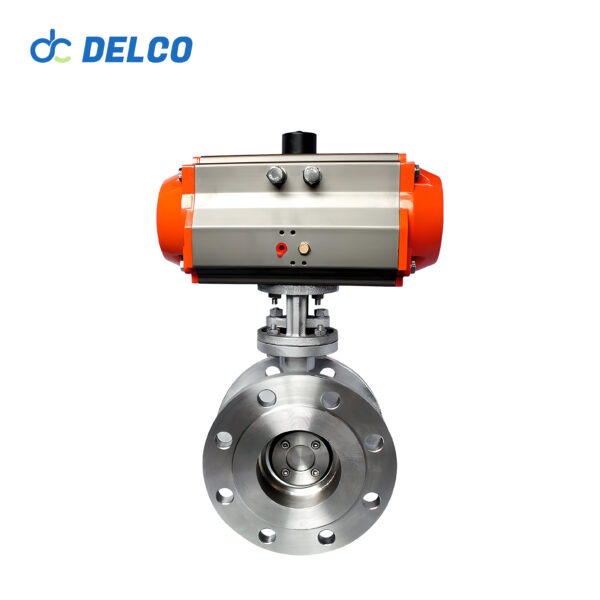

The three eccentric butterfly valve is widely employed in industries such as metallurgy, electric power, petrochemicals, water supply and drainage, and municipal construction. It regulates flow and interrupts fluid in pipelines with medium temperatures up to 425°C.
Constructed from materials like cast iron, cast steel, and stainless steel, this valve features a unique design. Its stem axis deviates from both the disc center and the body center simultaneously, while the rotation axis of the valve seat forms a specific angle with the channel axis of the valve body, earning it the name “three eccentric butterfly valve.”
Model: DK67-FB
Size Range: 2”~18”
Pressure Range: 1.0MPa to 2.5MPa
Material: Stainless Steel
Этот клапан компактен, легок, экономичен и прост в обслуживании. Он обладает низким трением, высоким КПД и тягой, обеспечивая превосходную безопасность. Кроме того, он предлагает встроенную индикацию хода, сочетая установку концевых выключателей и электромагнитных клапанов без необходимости прокладки внешних трубопроводов, что сводит к минимуму потенциальные места утечки.
Благодаря возможности двунаправленного уплотнения и регулировки этот клапан отвечает самым разным эксплуатационным требованиям. Для удовлетворения различных требований пользователей предлагаются различные формы приводов. Гибкая и комбинированная конструкция привода, включая ручной механизм, обеспечивает универсальную установку и гибкое управление во всех направлениях.
Double acting | Air to open, air to close, air supplier failure to keep the current position |
Single acting N/C | Air to open, interrupt air to close, air failure to close |
Single acting N/O | Air to close, interrupt air to open, air failure to open |

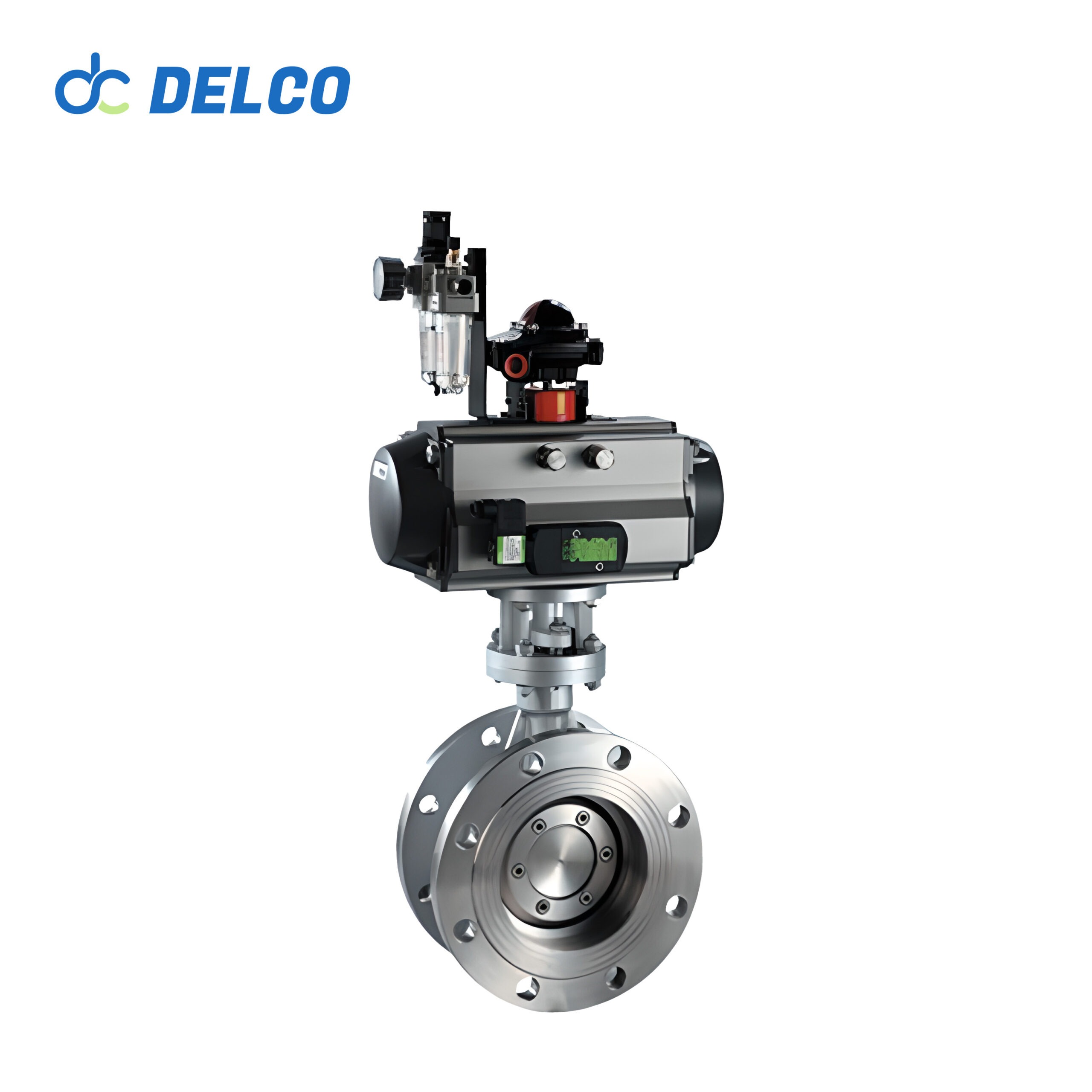

Optional accessory | Reversing solenoid valve, limit switch box, air filter reducing valve, positioner, handle manual, lock up valve. |
Body | Valve components | ||
Size range | DN50~DN400 | Sealing material | PTFE, PPL, NBR |
Body material | Stainless Steel | Core material | Stainless steel |
End conection | Wafer Flange | Stem material | Stainless steel |
Operating pressure | 1.0MPa 1.6MPa | Applicable media | Control of Water, Air, Gas,Oil, Liquid, Steam |
Structure | Midline Structure/ A-type |
Лёгкий вес: Корпус выполнен из высококачественного чугунного сплава с сферическим графитом, что делает его на 20%~30% легче традиционного задвижки. Это упрощает установку и обслуживание.
Полное резиновое покрытие: Задвижка использует высококачественную резину для полного внутреннего и внешнего покрытия. Первоклассная европейская технология вулканизации резины обеспечивает точные геометрические размеры, а резина и чугунный корпус надёжно соединяются, что предотвращает отслоение и обеспечивает хорошую эластичную память.
Плоское дно седла задвижки: Традиционные задвижки часто накапливают посторонние предметы (камни, древесину, цемент, стружку, мусор) в канавке на дне клапана после промывки трубопроводов, что может привести к утечкам воды.
В данной задвижке с эластичным уплотнением используется плоское дно, аналогичное конструкции трубопроводной машины, что предотвращает оседание мусора и обеспечивает свободный поток жидкости.
Точный литейный корпус: Корпус задвижки изготовлен методом точного литья, и точные геометрические размеры исключают необходимость дополнительной обработки, что обеспечивает надёжное уплотнение клапана.
Низкое гидравлическое сопротивление: Внутренний канал задвижки прямой, что позволяет среде проходить через клапан без изменения направления потока, обеспечивая низкое гидравлическое сопротивление.
Малый крутящий момент для открытия и закрытия: Открытие и закрытие задвижки требует меньше усилий, поскольку движение задвижки перпендикулярно направлению потока среды, что делает процесс более лёгким и удобным.
