Мы не просто предоставляем простые расценки, а являемся экспертами в области выбора, расчетов и чертежей.

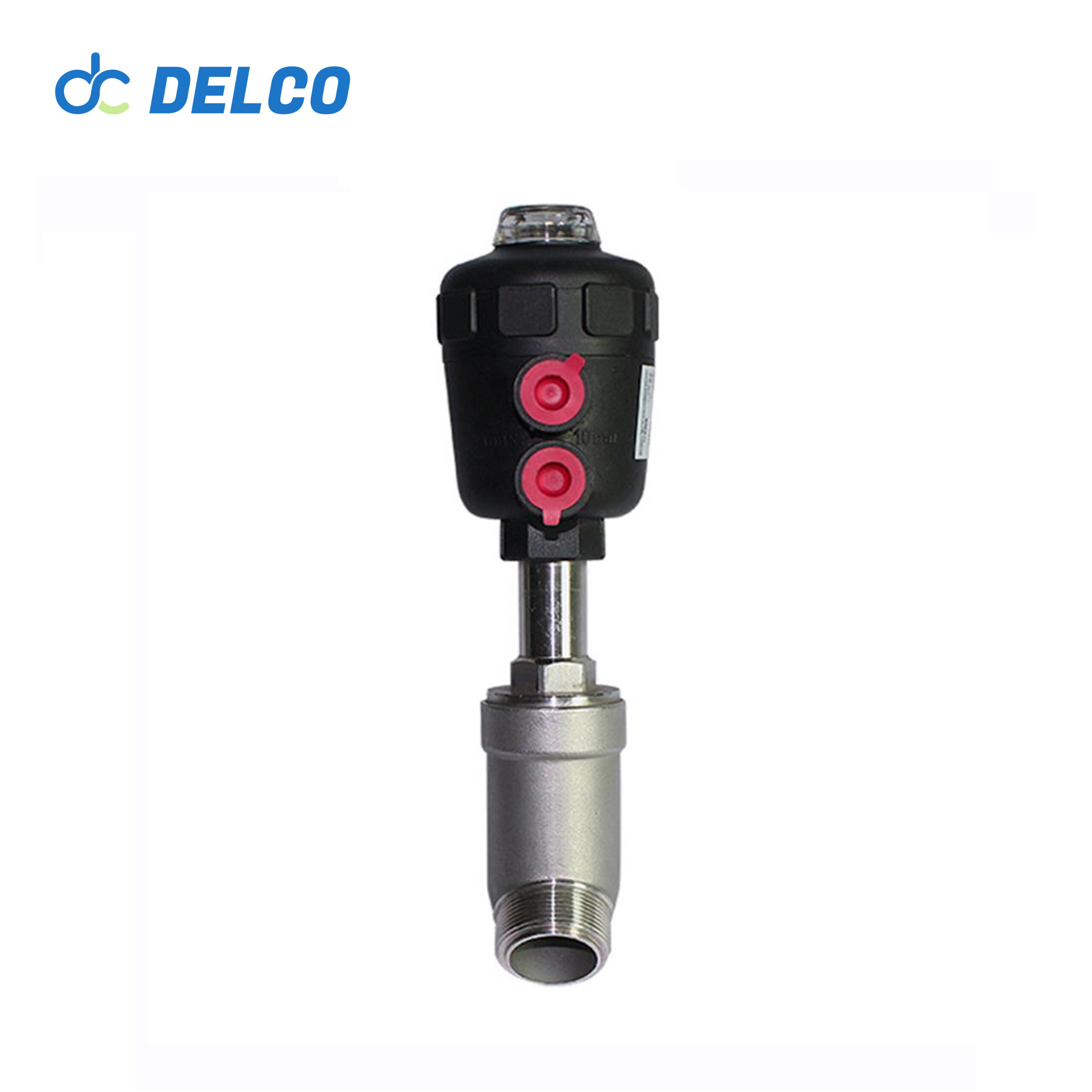

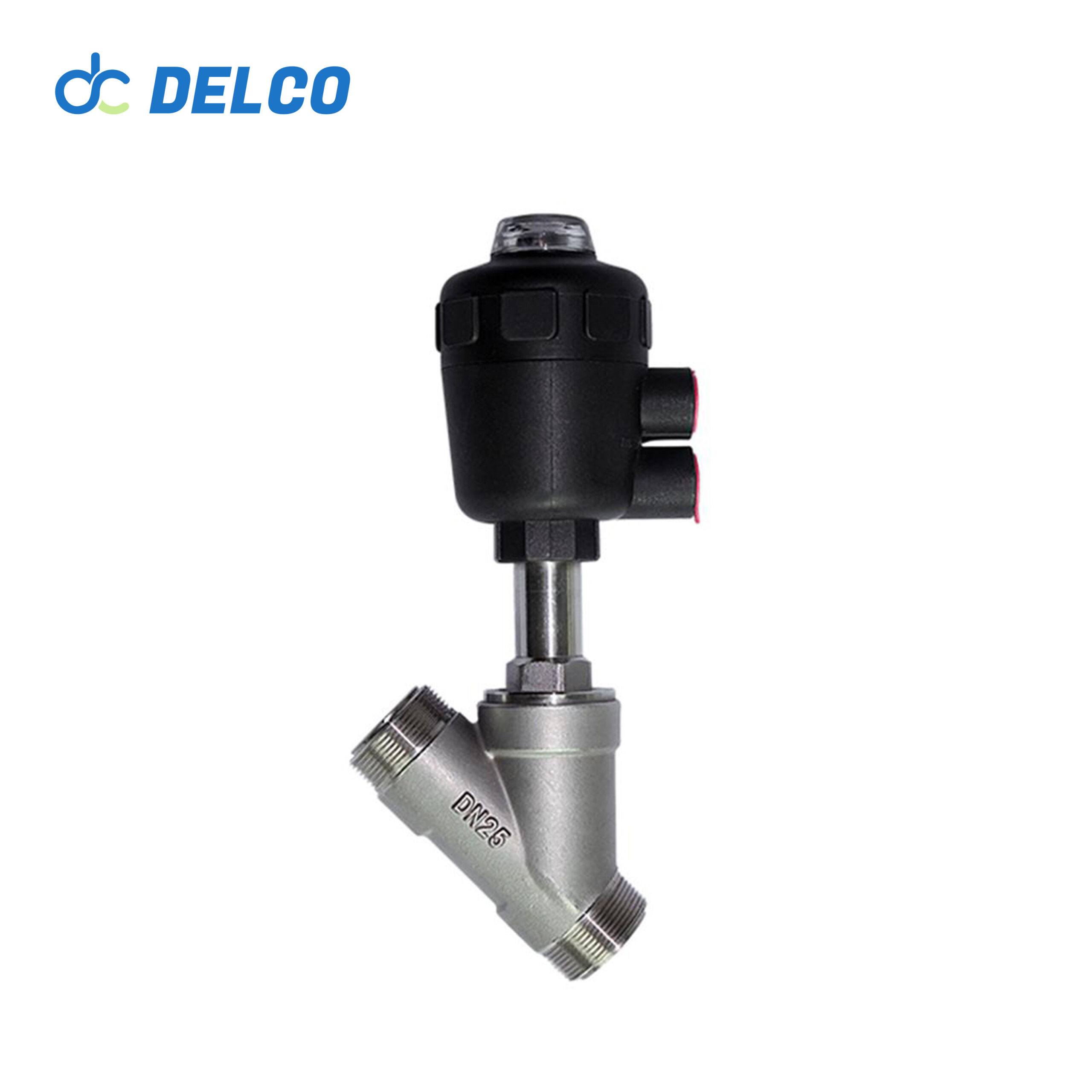

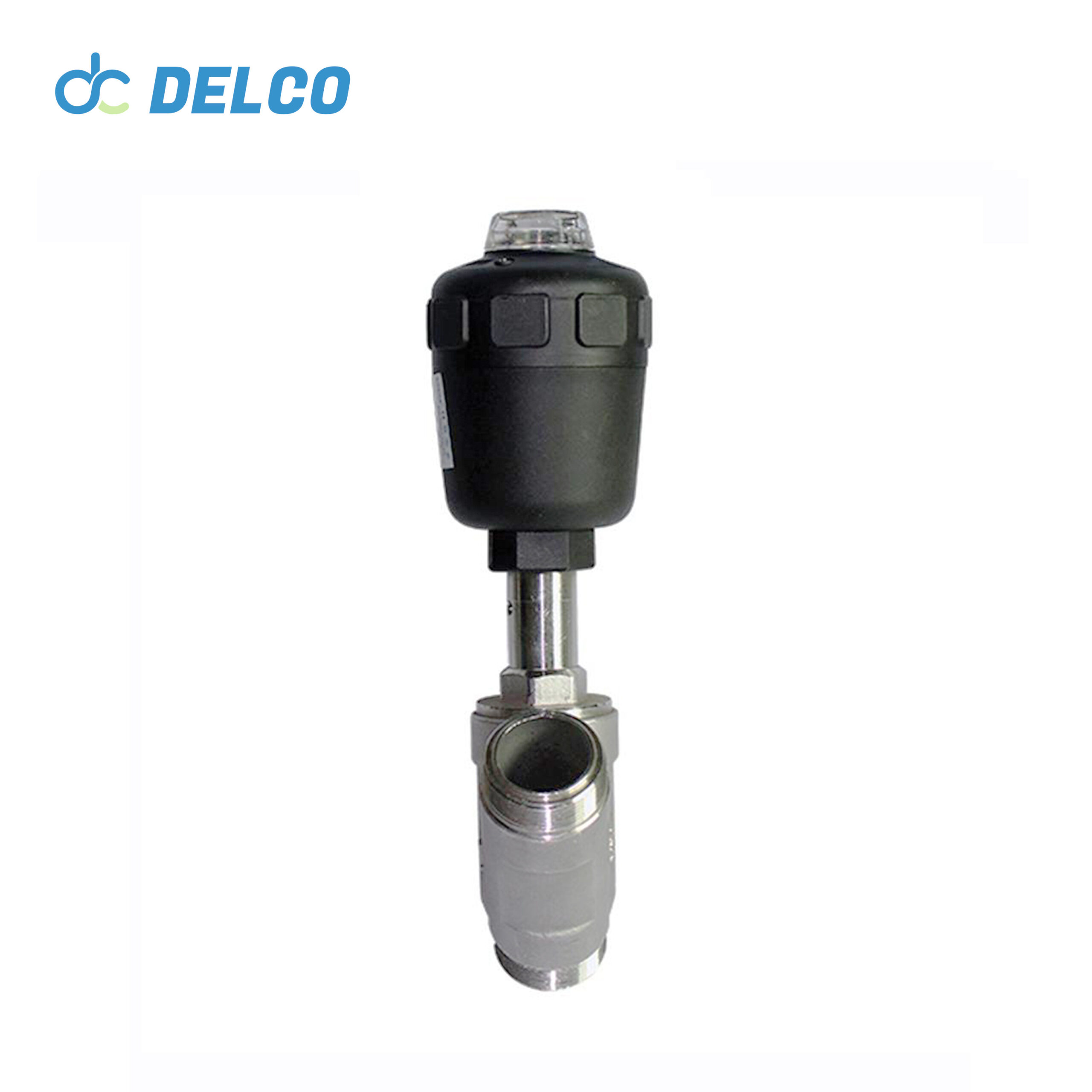

Этот клапан с угловым седлом доступен как в нормально закрытой, так и в нормально открытой конфигурации, оснащен пружинным возвратным механизмом с приводом диаметром 63 мм. В нормально закрытой конфигурации клапан по умолчанию остается закрытым (открывается под действием силы пружины), открываясь, когда поршень приводится в действие сжатым воздухом. И наоборот, в нормально-открытой конфигурации клапан по умолчанию открыт (закрыт под действием силы пружины) и закрывается, когда поршень приводится в действие сжатым воздухом. В клапанах двойного действия работа клапана – как открытие, так и закрытие – полностью контролируется сжатым воздухом.
Эти двухходовые клапаны с пневматическим приводом предназначены для эффективного управления жидкостями, газами и паром.
Тип: Угловой седельный клапан с резьбой
Диапазон размеров: 1/2″~4»
Диапазон давления: 0 ~ 1.6MPa
Материал: Нержавеющая сталь 304/316
Пневматический клапан с угловым седлом – это клапан с пневматическим управлением, в котором используется поршневой привод для обеспечения линейного движения, поднимающего уплотнение с его седла. Седло расположено под углом, чтобы обеспечить максимально возможный поток при снятии уплотнения. Эти клапаны особенно хорошо подходят для применений, требующих высоких температур и больших расходов, например, пара или воды. Кроме того, некоторые модели могут устранять гидроудары при работе в обратном направлении. Диапазон управляющего давления составляет от 5 до 8 бар, а максимальное рабочее давление достигает 16 бар.
Эти клапаны с угловым седлом предлагают различные способы присоединения для удовлетворения различных потребностей, включая внутреннюю и внешнюю резьбу, фланцы, сварку и быстроразъемные соединения.
Actuator material | Stainless steel or PolyamidePA | Body material | SS304, 316, 316L |
Seat material | PTFE, F46 | Stem material | SS304, 316, 316L |
Ambient temp | -30℃~180℃ | Pressure | 0~1.6MPa |
Conncetion Type | Flange, thread, welding, clamp | Control type | Single acting, double acting |
Applicabl medium | Water, netural gas or liquid allohol, oil, organic solvent, steam | Optional accessory | Solenoid valve, limit switch box, positioner, etc |
Угловой седельный клапан – это 2/2-ходовой поршневой клапан с пневматическим приводом для жидкостей, газов, пара и некоторых агрессивных жидкостей (в том числе и для вакуума). Превосходная конструкция поршня является уникальной для рынка, позволяя плунжеру выдвигаться дальше от пути потока, обеспечивая максимальную пропускную способность. Конструкция с двойной набивкой и самоцентрирующийся шток большого диаметра обеспечивают максимальный срок службы. Имеется полный набор дополнительных принадлежностей, включая концевые выключатели, электромагнитные клапаны, устройства ручного управления, ограничители хода.

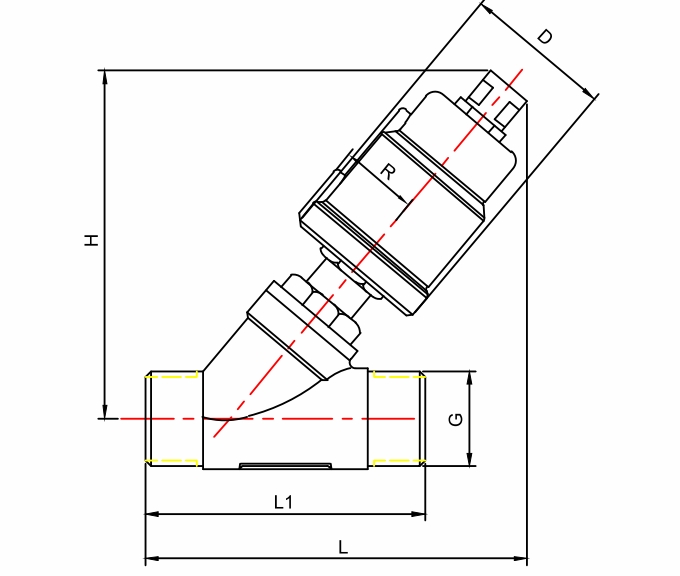

Size | D | L | L1 | H | D | R | T | Weight |
DN15 | 1/2″ | 133 | 68 | 126 | 62 | 33 | 11 | 1.1 |
DN20 | 3/4″ | 137 | 75 | 131 | 62 | 33 | 14 | 1.2 |
DN25 | 1″ | 151 | 90 | 142 | 62 | 33 | 15 | 2.2 |
DN32 | 1-1/4″ | 188 | 115 | 175 | 76 | 42 | 17 | 2.7 |
DN40 | 1-1/2″ | 190 | 115 | 175 | 76 | 42 | 17 | 4.8 |
DN50 | 2″ | 205 | 135 | 195 | 76 | 42 | 20 | 6.8 |
