Мы не просто предоставляем простые расценки, а являемся экспертами в области выбора, расчетов и чертежей.

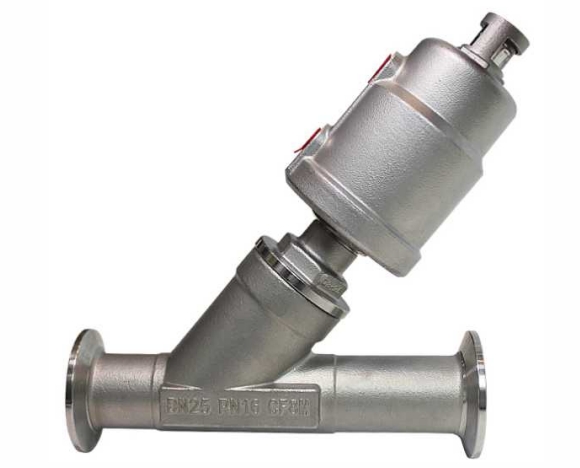

Угловые седловые клапаны Tri-Clamp из нержавеющей стали для пищевой промышленности работают от управляющей среды, обычно сжатого воздуха, но могут также использовать масло или воду. Этот клапан оснащен пневматическим приводом, управляемым трехходовым электромагнитным клапаном. Давление рабочей среды поступает в цилиндр привода и воздействует на поршень, который перемещает шток, открывая или закрывая уплотнение. Уплотнение возвращается в исходное положение с помощью возвратной пружины, расположенной внутри пневматического привода.

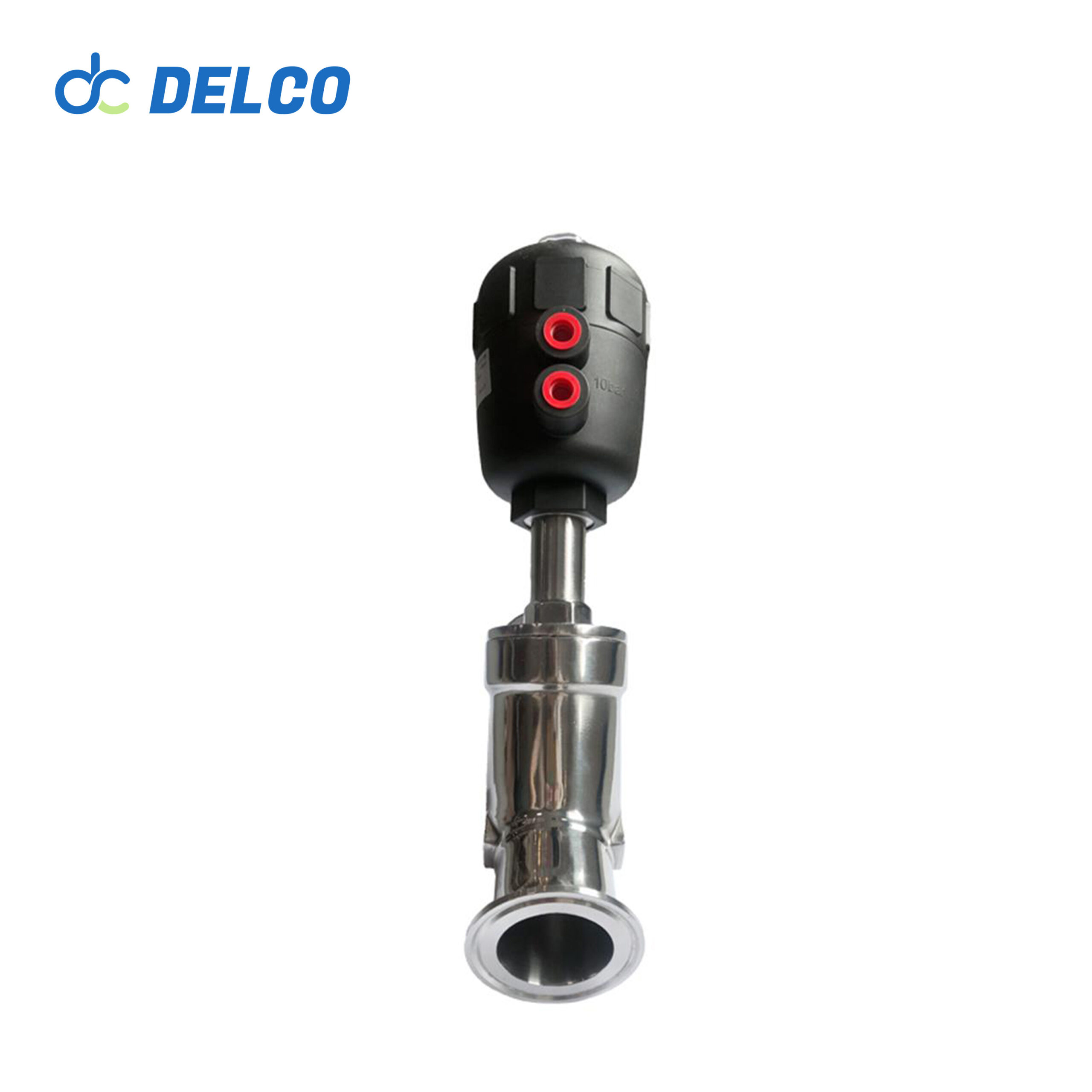

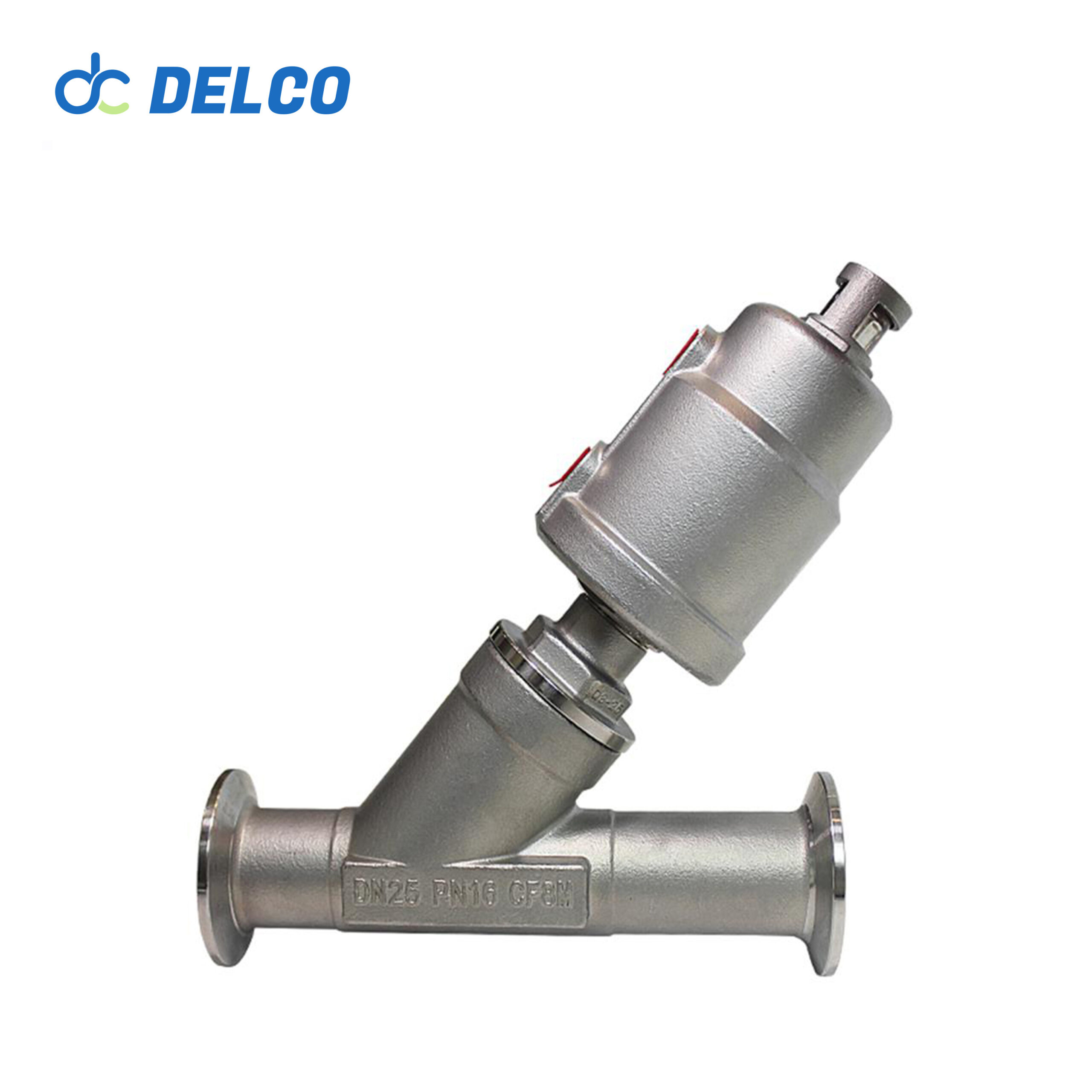

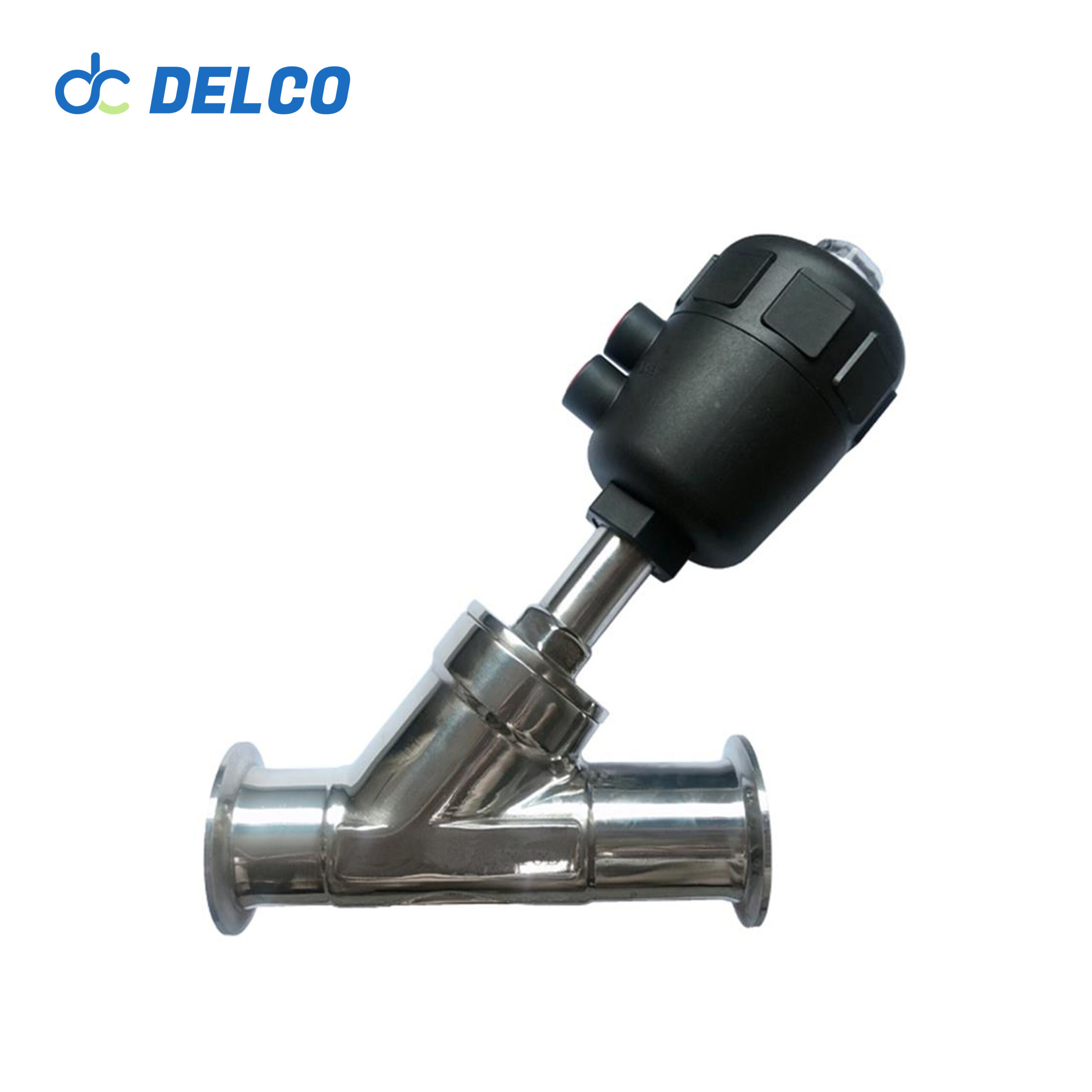

Модель: Санитарный клапан с угловым седлом Tri-Clamp
Диапазон размеров: 1/2″~2-1/2»
Диапазон давления: 0 ~ 1,6 МПа
Материал: Нержавеющая сталь 304/316
Actuator material | Stainless steel or PolyamidePA | Body material | SS304, 316, 316L |
Seat material | PTFE, F46 | Stem material | SS304, 316, 316L |
Ambient temp | -30℃~180℃ | Pressure | 0~1.6MPa |
Conncetion Type | Flange, thread, welding, clamp | Control type | Single acting, double acting |
Applicabl medium | Water, netural gas or liquid allohol, oil, organic solvent, steam | Optional accessory | Solenoid valve, limit switch box, positioner, etc |

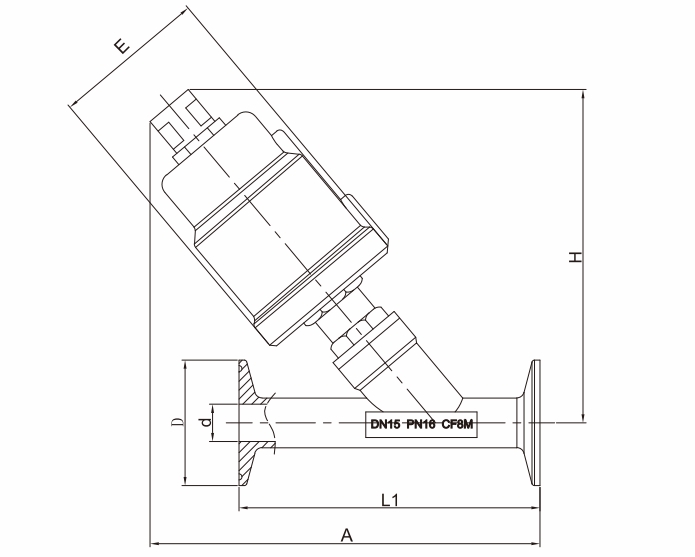

Size | mm | L | D | A | H | E |
15 | ∅50 | 120 | 50.5 | 150 | 135 | 62 |
20 | ∅50 | 140 | 50.5 | 163 | 142 | 62 |
25 | ∅63 | 160 | 50.5 | 195 | 172 | 76 |
32 | ∅63 | 175 | 50.5 | 203 | 175 | 76 |
40 | ∅ 63 | 190 | 64.0 | 210 | 180 | 76 |
50 | ∅80 | 210 | 77.5 | 245 | 205 | 96 |
65 | ∅100 | 225 | 91.0 | 317 | 275 | 114 |
80 | ∅ 100 | 255 | 106.0 | 342 | 290 | 114 |
