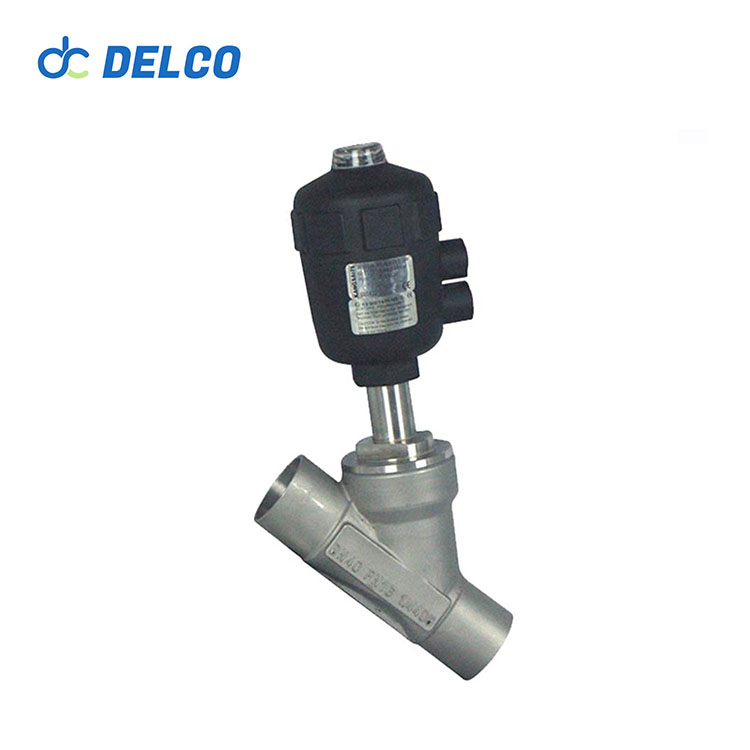

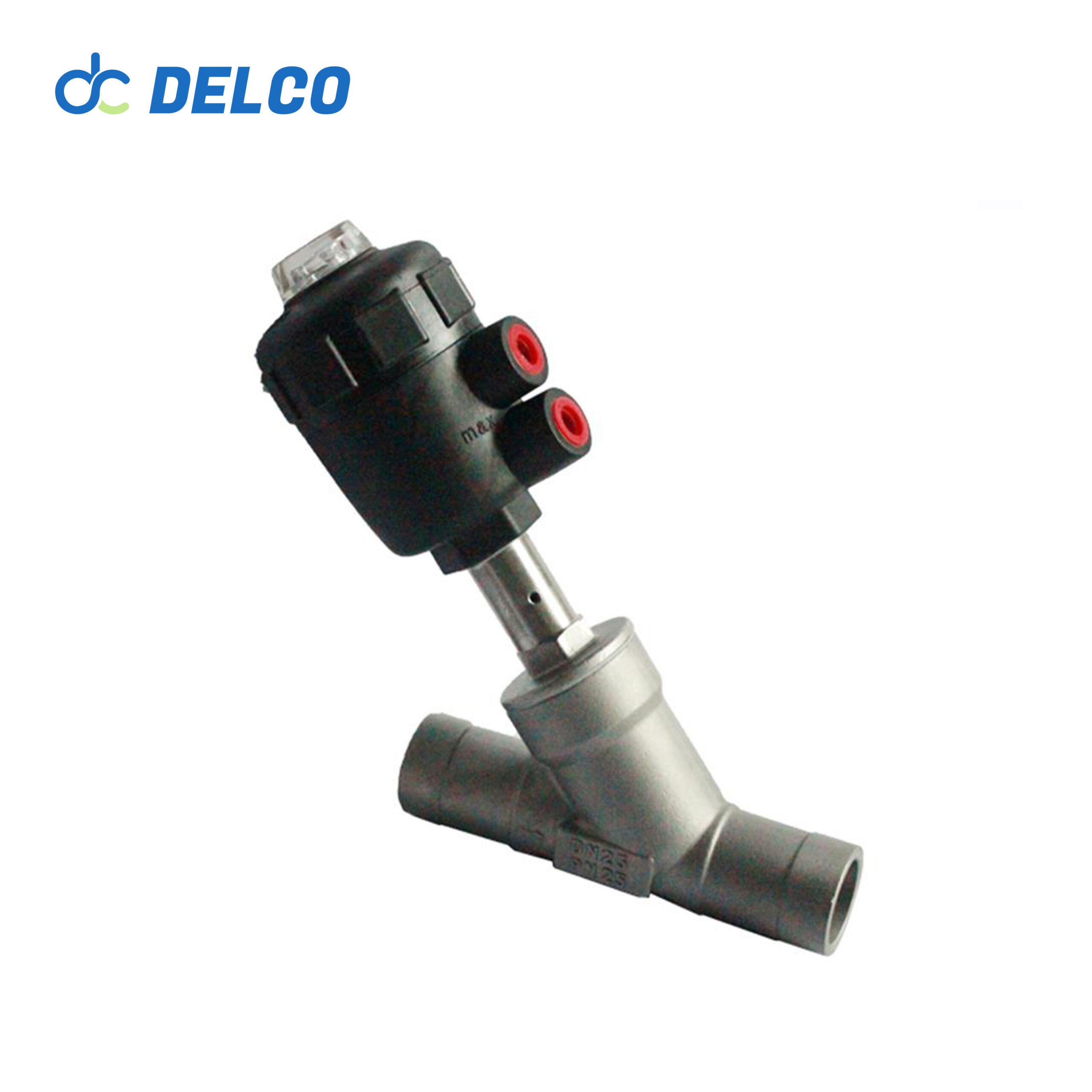

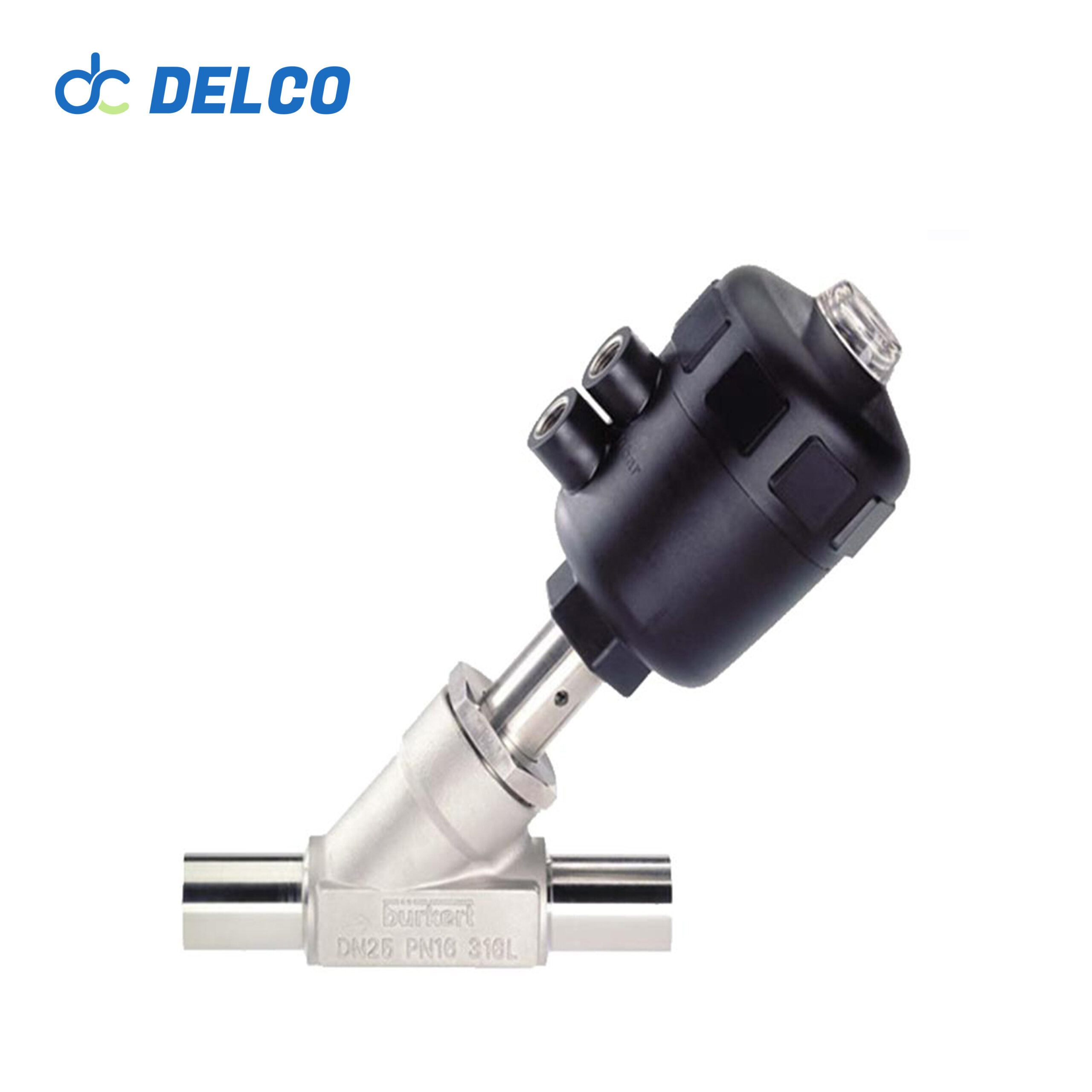

Сварной пневматический поршневой клапан с угловым седлом
DELCO Valve Пневматические приварные поршневые клапаны с угловым седлом
Пневматический клапан с угловым седлом обеспечивает высокую пропускную способность и может работать при нулевом перепаде давления и высоких температурах. Он также подходит для работы с высоковязкими и грязными средами. Чтобы работать во взрывоопасной среде (зона Eex), просто поместите управляющий клапан за пределами зоны. Клапан управляется пневматическим приводом, приводимым в действие трехходовым электромагнитным клапаном. Давление пилотной среды поступает в цилиндр привода, толкает поршень, чтобы открыть или закрыть прокладку через шток. Прокладка возвращается в исходное положение благодаря возвратной пружине в пневматическом приводе.
Существует два типа пневматических угловых седельных клапанов: одностороннего и двухстороннего действия.
Клапан одностороннего действия
Дизайн: Обычно имеет один порт на пневматической головке.
Операция: Использует пружину для возврата в исходное положение. Дополнительно классифицируется на нормально открытые и нормально закрытые типы в зависимости от функции пружины.
Клапан двойного действия
Дизайн: Обычно имеет два порта на пневматической головке.
Технические параметры корпуса клапана
| Actuator material | Stainless steel or PolyamidePA | Body material | SS304, 316, 316L |
| Seat material | PTFE, F46 | Stem material | SS304, 316, 316L |
| Ambient temp | -30℃~180℃ | Pressure | 0~1.6MPa |
| Conncetion Type | Flange, thread, welding, clamp | Control type | Single acting, double acting |
| Applicabl medium | Water, netural gas or liquid allohol, oil, organic solvent, steam | Optional accessory | Solenoid valve, limit switch box, positioner, etc |

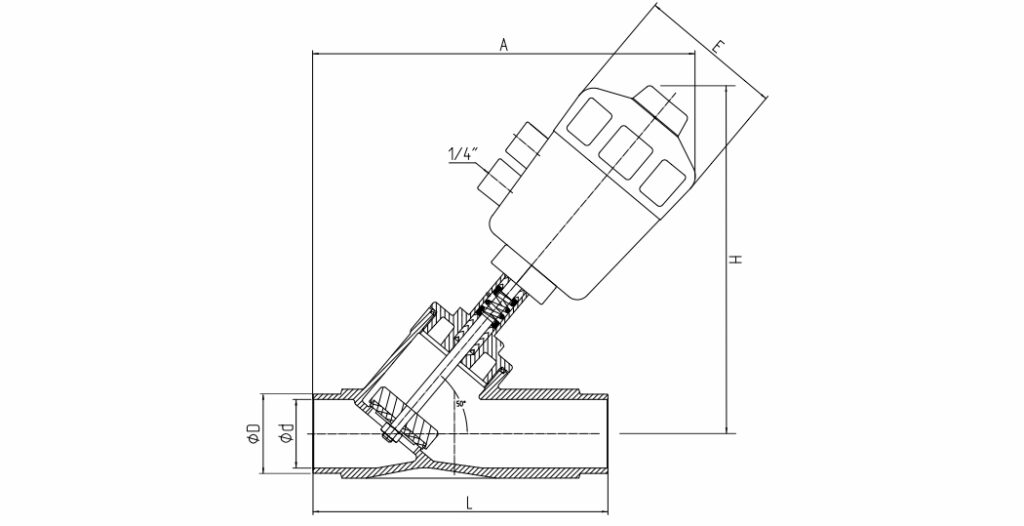

Приварной клапан с угловым седлом
| Size | Inch | d | D | L | H | A | E | Actuatar |
| DN15 | 1/2″ | 15.5 | 19.5 | 100 | 137 | 175 | 64 | 50 |
| DN20 | 3/4″ | 21.5 | 26.5 | 120 | 145 | 180 | 64 | 50 |
| DN25 | 1″ | 28.5 | 32.5 | 140 | 185 | 215 | 80 | 63 |
| DN32 | 1-1/4″ | 33 | 38.5 | 155 | 210 | 235 | 80 | 63 |
| DN40 | 1-1/2″ | 46 | 52 | 170 | 260 | 245 | 80 | 63 |
| DN50 | 2″ | 57 | 64 | 190 | 300 | 325 | 100 | 80 |
| DN65 | 2-1/2″ | 68 | 77 | 200 | 340 | 355 | 100 | 80 |
| DN80 | 3″ | 82 | 92 | 220 | 385 | 400 | 126 | 100 |
