Мы не просто предоставляем простые расценки, а являемся экспертами в области выбора, расчетов и чертежей.

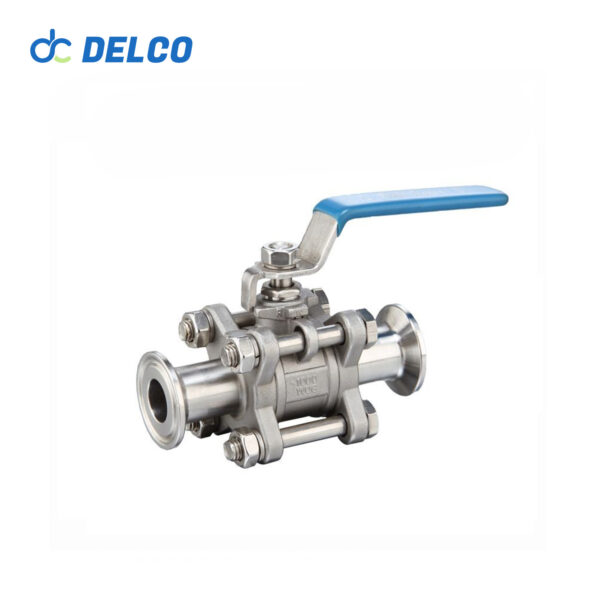

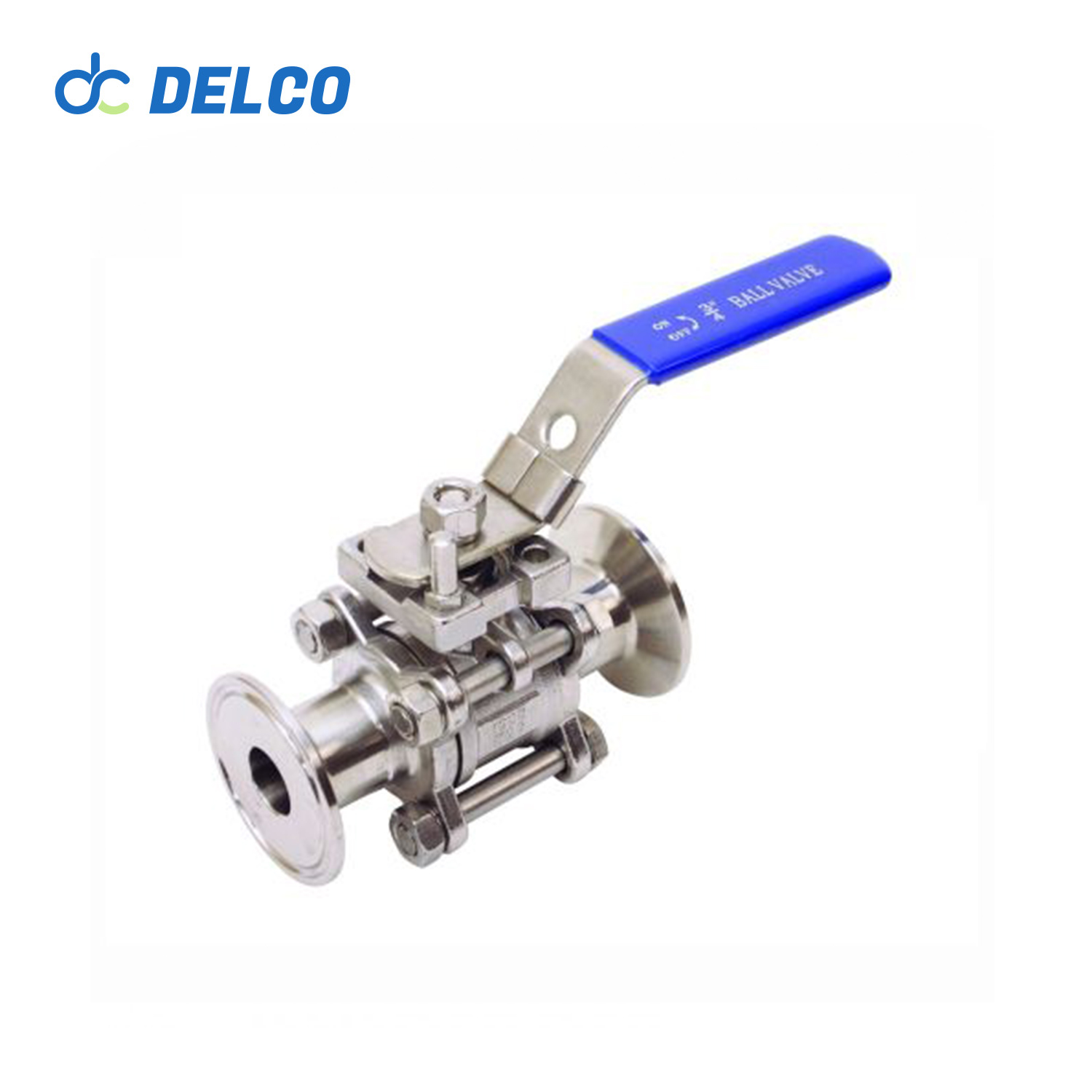

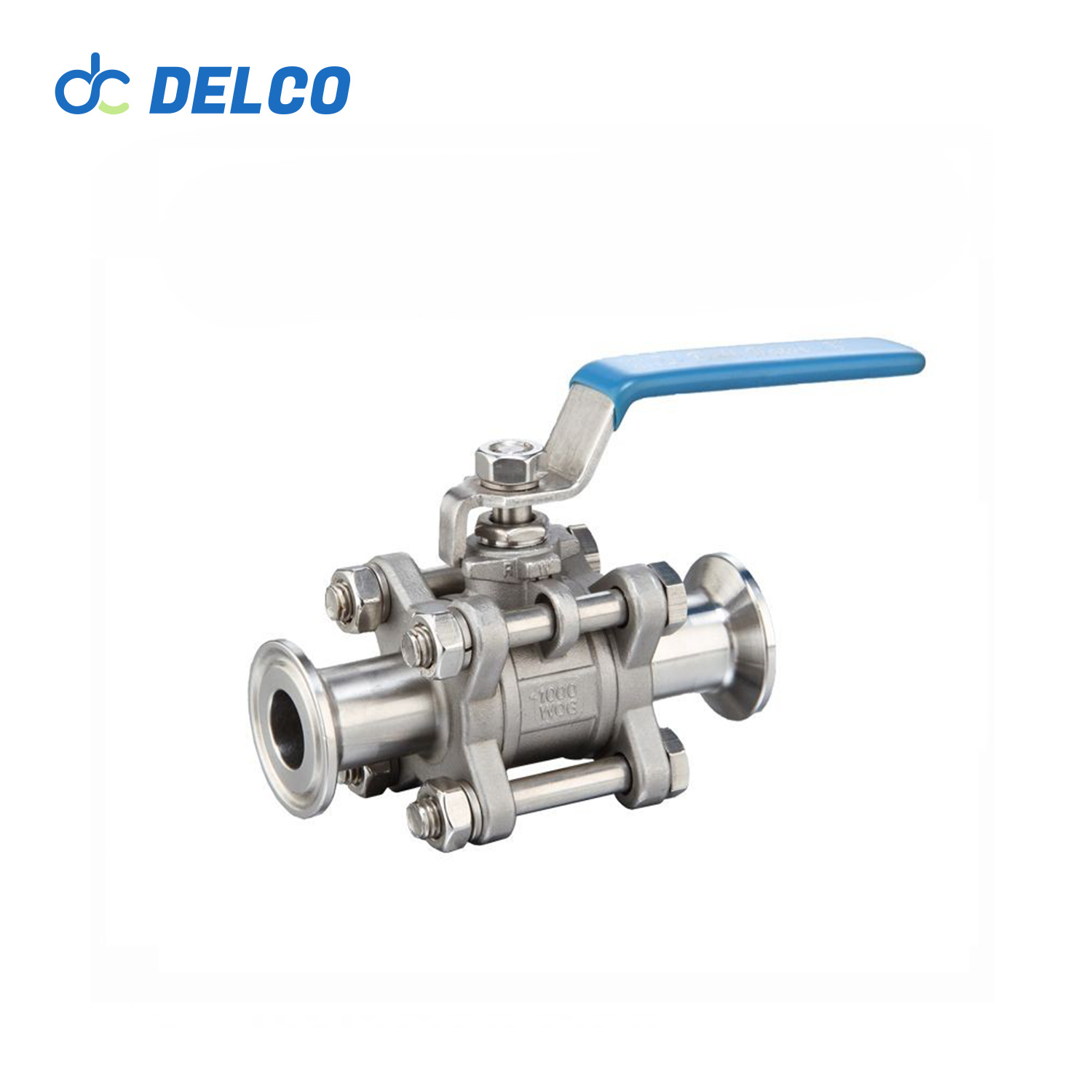

Ручной санитарный 3-секционный шаровой кран обеспечивает универсальность благодаря возможности электрического или пневматического привода. Он поддерживает различные способы соединения, включая резьбовое, хомутовое и фланцевое. Доступны варианты для международных стандартов, таких как GB (китайский), ANSI (американский) и JIS (японский), а в стандартную комплектацию входят монтажные платформы ISO и запорные устройства.
Этот клапан идеально подходит для применений, требующих гигиенических условий и точного контроля над потоком жидкости в таких отраслях, как фармацевтика, производство продуктов питания и напитков, а также биотехнологии.
Диапазон размеров: 1/4″~4″
Диапазон давления: 1~1.6Mpa
Материал корпуса клапана: Нержавеющая сталь 304/316
Соединение: Tri-Clamp (может сделать резьбовое соединение)
Шаровые краны, традиционно используемые в основном для операций «включено-выключено», эволюционировали и стали включать в себя возможности дросселирования и управления потоком. Благодаря компактной конструкции, простоте эксплуатации и удобству обслуживания они подходят для общих рабочих сред, таких как вода, растворители, кислоты и природный газ. Они также подходят для жестких условий работы с такими сложными средами, как кислород, перекись водорода, метан и этилен.
Главной особенностью трехкомпонентного корпуса шарового крана является его модульная конструкция, особенно в шаровых кранах из нержавеющей стали с тремя зажимами.
Drive type | Manual, Electric, Pneumatic |
Size range | DN10~DN100 (3/8″~4″) |
Nominal pressure | 1.6~6.4MPa |
Connection | Welding, internal thread, clamp, flange |
Valve body material | Stainless steel, carbon steel |
Ball material | Stainless steel |
Seal material | Polytetrafluoroethylene |
Applicable medium | Water, steam, nitric acid, acetic acid, viscous fluid, strong oxidizing medium, etc. |
Подшипник качения снижает трение на штоке клапана, что обеспечивает его плавную и гибкую работу в течение длительного времени.
Антистатическая функция: между шаром, штоком клапана и корпусом клапана установлен пружинный элемент, который отводит статическое электричество, возникающее в процессе переключения.
Долговечность: Поскольку PTFE и другие материалы имеют хорошие само смазывающие свойства, трение с шаром невелико, что обеспечивает долгий срок службы шарового клапана.
Нижнее расположение штока и ступенчатая конструкция штока: предотвращают распыление штока и, например, возгорание из-за повреждения уплотнения штока. Ступень и корпус клапана также образуют металлический контакт между штоком для обеспечения герметичности штока.
Низкое гидравлическое сопротивление: шаровой клапан имеет наименьшее сопротивление среди всех клапанов. Даже в случае с уменьшенным шаром, его гидравлическое сопротивление остается весьма низким.
Хорошие уплотнительные свойства седла клапана: уплотнительные кольца из PTFE и других эластичных материалов обеспечивают легкость герметизации, а способность к герметизации увеличивается с давлением среды.
Надежность уплотнения штока: так как шток клапана выполняет лишь вращательное движение без подъема, уплотнение штока не подвержено быстрому разрушению, и его герметичность увеличивается с давлением среды.
Size | 1/2″ | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 1-3/4″ | 2″ | 2-1/4″ | 2-1/2″ | 3″ | 3-1/2″ | 4″ |
∅12.7 | ∅19 | ∅25 | ∅32 | ∅38 | ∅45 | ∅51 | ∅57 | ∅63 | ∅76 | ∅89 | ∅102 | |
D | 16 | 19.05 | 25.4 | 31.8 | 38.1 | 45 | 50. 8 | 57 | 63. 5 | 76. 5 | 89.1 | 101.6 |
d | 16 | 22 | 29 | 35 | 42 | 48 | 53 | 59 | 72 | 85 | 97 | |
D | 25. 4 | 50.5 | 50.5 | 50.5 | 50.5 | 64 | 64 | 77. 5 | 77.5 | 91 | 106 | 119 |
L | 75 | 103 | 116 | 122. 5 | 136 | 146 | 161 | 170 | 178 | 200 | 210 | 249 |
H | 27 | 38 | 46. 5 | 49 | 53. 5 | 58 | 68 | 60 | 68. 5 | 78 | 89. 5 | 103. 5 |
